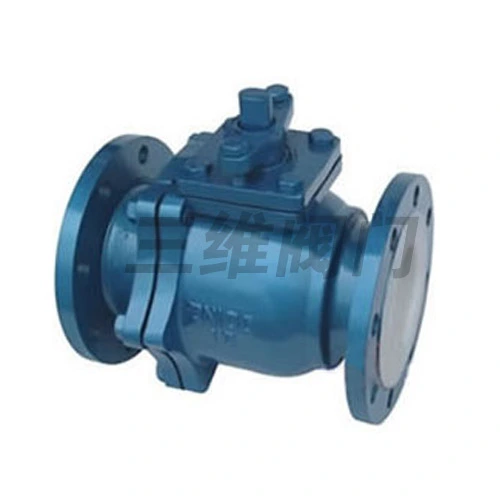

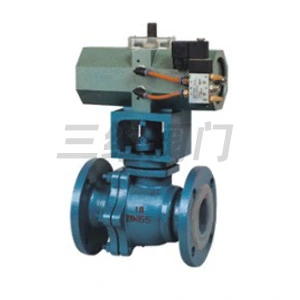

Q41F46衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果明显。
阀门特点
- 采用FEP衬里层的衬氟球阀,具有的化学稳定性,可以适用除”熔融碱金属和元素氟”，以外其它任何强腐蚀性质。
- 衬氟球阀采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
- 启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。
- 衬氟球阀结构紧凑合理，阀体内腔空间较小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
- 两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片式球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
结构简图
执行标准
设计标准：GB12237结构长度：GB12221法兰标准：JB/T79-94 GB9113.1-26检验试验：JB/T9092-99
性能参数
| 衬氟球阀型号 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
| 工作压力(MPa) | 1.0 | 1.6 | 1.0 | 1.6 | |
| 适用温度(℃) | -10～150 | -20～150 | |||
| 适用介质 | 腐蚀性介质 | ||||
| 材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸铁内衬聚四氟乙烯 | ||
| 球体 | 铸钢外包聚四氟乙烯 | ||||
| 密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | |||
| 填料 | 聚四氟乙烯 | ||||
外形和连接尺寸
| 公称通径 | PN1.6(MPa)衬氟球阀外形尺寸和连接尺寸(mm) | 参考值 | 重量 | |||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | D0 | kg |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 |
| 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 | 130 |
| 250 | 450 | 405 | 335 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 | 210 |
